【產品用途】
D73H、D373H、D673H、D973H型PN10~PN100三偏心對夾硬密封氣動蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤400℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。

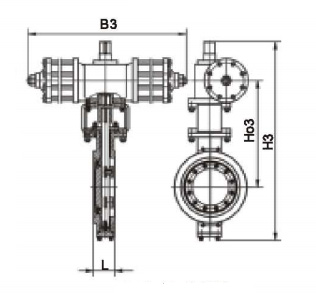

【結構示意圖】
【【閥門型號】
常見的閥門型號有：d673h-6、d673h-10、d673h-16、d673h-25、d673h-40、d673h-64、d673h-100、d673y-6、d673y-10、d673y-16、d673y-25、d673y-40、d673h-64、d673y-100等。
【產品特點】
1、對夾金屬多層次密封蝶閥對夾連接結構簡單，方便安裝與拆卸，重量輕的特點。金屬硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、金屬硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位(旋轉90°或180°)安裝，便于用戶使用。
【執行標準】
設計規范： GB/T 12238 API609
結構長度： GB/T 12221 API609 ASME B16.10
法蘭連接： GB/T 9113 API609 ASME B16.5 ISO5752
試驗與檢驗：GB/T 13927 API598
【性能參數】
| 工作壓力(MPa) | 0.6~10.0 (PN6-PN100) |
| 適用溫度(℃) | ≤400℃ |
| 適用介質 | 水、油、氣、醋酸類、硝酸類等其他介質 |
| 材料 | 閥體 | WCB CF8 CF8 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel |
| 蝶板 | WCB CF8 CF8 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel |
| 閥桿 | 2Cr13 F304 F316鉻鉬鋼 低溫鋼 鎳合金 Monel |
| 密封面 | SS+柔性石墨 不銹鋼司太立合金 碳化鎢 鎳合金 Monel |
| 填料 | 柔性石墨 PTFE |
【外形尺寸】
| PN | DN | L | H3 | Ho3 | B3 |
0.6MPa
1.0MPa | 200 | 89 | 695 | 325 | 275 |
| 250 | 114 | 750 | 355 | 275 |
| 300 | 114 | 935 | 475 | 378 |
| 350 | 127 | 1000 | 510 | 378 |
| 400 | 140 | 1145 | 590 | 378 |
| 450 | 152 | 1205 | 632 | 530 |
| 500 | 152 | 1256 | 665 | 530 |
| 600 | 178 | 1526 | 830 | 530 |
| 700 | 229 | 1640 | 903 | 530 |
| 800 | 241 | 1786 | 972 | 680 |
| 900 | 241 | 1917 | 1052 | 680 |
| 1000 | 300 | 2600 | 1170 | 680 |
1.6MPa
2.5MPa | 200 | 89 | 695 | 327 | 275 |
| 250 | 114 | 750 | 355 | 275 |
| 300 | 114 | 955 | 472 | 378 |
| 350 | 127 | 1033 | 515 | 378 |
| 400 | 140 | 1185 | 595 | 530 |
| 450 | 152 | 1270 | 632 | 530 |
| 500 | 152 | 1335 | 665 | 530 |
| 600 | 178 | 1642 | 829 | 680 |
| 700 | 229 | 1785 | 905 | 680 |
| 800 | 241 | 1915 | 970 | 680 |
| 4.0MPa | 200 | 89 | 750 | 375 | 275 |
| 250 | 114 | 905 | 445 | 378 |
| 300 | 114 | 1085 | 538 | 503 |
| 350 | 127 | 1160 | 567 | 503 |
| 400 | 140 | 1230 | 609 | 503 |
| 450 | 152 | 1520 | 765 | 680 |
| 500 | 152 | 1335 | 665 | 530 |
聲明：本文中所有文字、數據、圖片均只適用于參考，性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-59170722!
